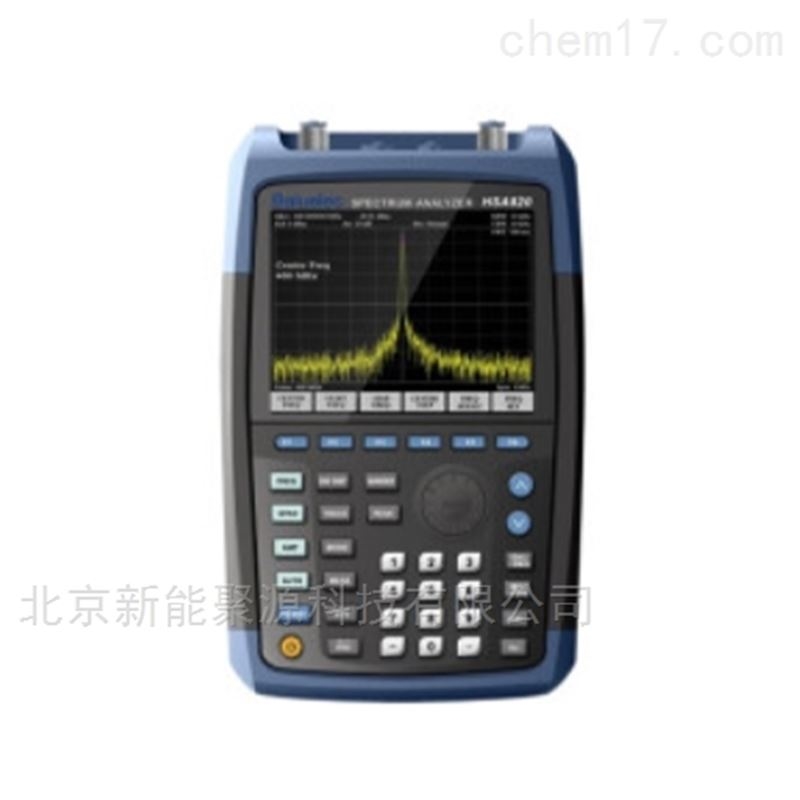

白鷺頻譜分析儀是一種用于研究電信號頻譜結構的多用途電子測量儀器，能夠測量和分析信號的頻率、幅度、相位等參數，廣泛應用于通信、雷達、電子對抗、航空航天及科研教學等領域，被譽為工程師的“射頻萬用表”。其核心在于將時域信號轉換為頻域信號，通過傅里葉變換原理，將復雜信號分解為不同頻率的正弦波疊加，從而顯示信號的頻譜分布。其基本功能包括頻譜掃描、峰值檢測、諧波分析、噪聲系數測量及調制分析等，可分析調幅（AM）、調頻（FM）等調制信號的參數，評估信號失真度、譜純度及頻率穩定度。
1、輸入衰減器
作為信號進入頻譜儀的第一級處理單元，輸入衰減器通過調整衰減量（如0至39dB，3dB步進）確保信號幅度在混頻器等后續電路的安全范圍內。其核心功能包括：
保護電路：防止大信號導致混頻器或中頻處理電路飽和損壞。
匹配特性：維持頻譜儀在寬頻范圍內的輸入阻抗匹配，減少信號反射。
動態范圍擴展：通過衰減控制，實現從微弱信號（如-160dBm）到強信號（如+27dBm平均連續功率）的測量覆蓋。
2、混頻器與本地振蕩器（LO）
混頻器：將輸入射頻信號（RF）與本地振蕩器產生的信號進行頻率混合，生成中頻信號（IF）。
本地振蕩器：通常采用電壓控制振蕩器（VCO）實現頻率掃描，通過掃頻器（Sweep Generator）調整VCO電壓，使LO頻率在設定范圍內變化（如9kHz至7.5GHz），從而覆蓋待測頻段。
3、中頻濾波器（IF Filter）
中頻濾波器是頻譜分析儀的核心組件，其帶寬（RBW，Resolution Bandwidth）和形狀直接影響測量性能：
分辨率：RBW越窄，頻譜儀分辨相鄰頻率信號的能力越強（如1Hz至3MHz可調）。
靈敏度：窄RBW可降低噪聲基底（如-160dBm顯示平均噪聲電平），提升對微弱信號的檢測能力。
測量速度：RBW越窄，掃描時間越長（需權衡分辨率與速度）。
4、對數放大器與檢波器
對數放大器：將輸入信號幅度轉換為對數尺度輸出，擴展動態范圍（如處理從-160dBm到+27dBm的信號）。
檢波器：將中頻信號功率轉換為視頻電壓，支持多種檢波方式（如峰值、平均值、準峰值）以適應不同信號特性（如正弦波、噪聲、調制信號）。
5、視頻濾波器（Video Filter）
對檢波器輸出的視頻信號進行低通濾波，減小視頻帶寬（VBW）可平滑頻譜顯示中的噪聲抖動，提升測量可重復性。例如，減小VBW可暴露被寬視頻濾波器掩蓋的低電平信號。
6、顯示與控制系統
顯示模塊：采用高亮度屏幕（如HSA870的6.5英寸大屏）顯示頻譜圖、瀑布圖（時間-頻率-功率三維顯示）等。
控制接口：提供USB、LAN等通信接口，支持遠程操控；采用標準SCPI命令集，便于集成測試系統。
用戶界面：通過按鍵或觸摸屏操作，實現頻率范圍、掃描時間、檢波方式等參數設置。
7、擴展功能模塊（選配）
跟蹤源：生成與輸入信號頻率相同的測試信號，用于濾波器、放大器等器件的頻率響應測試。
前置放大器：提升系統靈敏度，擴展對微弱信號的測量能力。
場強測量與天饋線測試：支持電磁環境監測和天線系統性能評估。
GPS/北斗導航：為外場測試提供位置信息，輔助頻譜地圖繪制。
